Zein dira angelu zuzeneko, urperatutako eta zuzeneko pultsu balbulen arteko desberdintasunak? Nola aukeratu beharren arabera?

Pultsu-jetaren garbiketa-sistemetako eragiketa-osagai nagusi gisa, pultsu-zurrustadun balbula elektromagnetikoak aire konprimituko "etengailu" gisa balio du pultsu-jetaren poltsa hauts-biltzaileentzat. Bere errendimenduak kolektorearen prozesatzeko ahalmenean eta hautsa harrapatzeko eraginkortasunean eragiten du zuzenean. Industriako erabiltzaileei hiru pultsu-balbula mota nagusien arteko desberdintasun teknikoak zehaztasunez ulertzen laguntzeko (angelu zuzena, urperatuta eta zuzenekoa) eta hautapen-planak zientifikoki formulatzen laguntzeko, artikulu honek sistematikoki zehazten ditu balbula horien egitura, printzipioak eta aplikagarriak diren agertokiak industriaren zehaztapen teknikoetan eta produktuaren ezaugarrietan oinarrituta. Hautsa kentzeko ingeniaritza diseinurako eta ekipoen funtzionamendurako eta mantentzerako erreferentzia eskaintzen du.

I. Hiru Pultsu Balbula Moten oinarrizko definizioak eta egitura-ezaugarriak

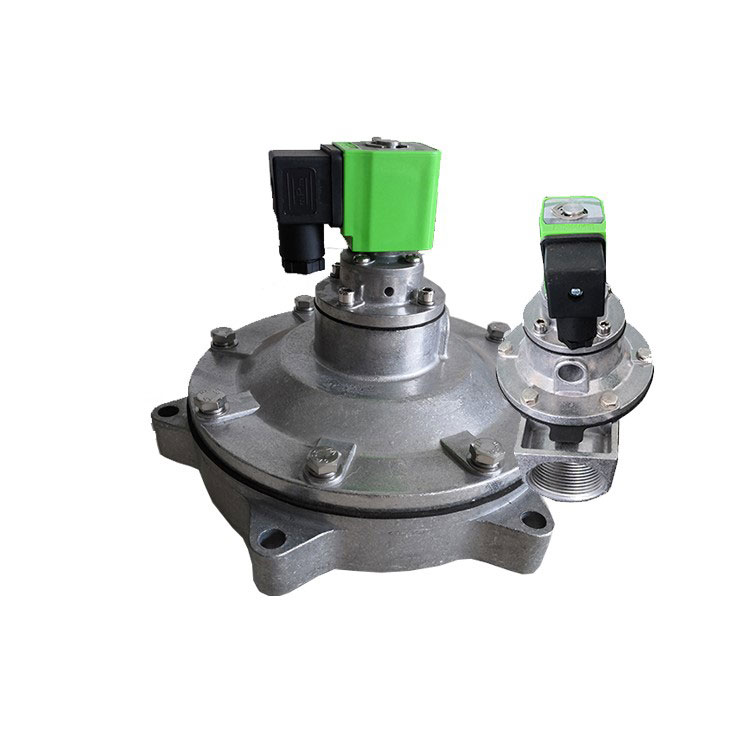

Angelu zuzeneko pultsu elektromagnetikoen balbula

Bere ezaugarria da angelu zuzeneko balbularen airearen sarrera eta irteera hodiak 90°-ko angeluan daudela. Balbula-gorputza eta boneta aluminiozko aleaziozko materiala erabiliz fundituta daude. Gainazaleko tratamenduaren ondoren, korrosioarekiko erresistentzia bikaina erakusten dute. Diafragma eta zigilatzeko junta bulkanizatu baten bidez ekoizten dira. Pilotu-buru elektromagnetikorako lehengaiak eraginkortasun handiko material magnetikoz eta altzairu herdoilgaitzezko blindaje magnetikoz osatuta daude. Osagai kritikoak malgukiak eta lokailuak bezalako osagaiak altzairu herdoilgaitzez eginak dira. Konexio-metodoa: aire-banatzailea (aire depositua) hodia eta hauts-biltzailearen sopletea balbularen sarreran eta irteeran, hurrenez hurren, sartzen dira, bi muturretan konpresio azkoinekin itxita.

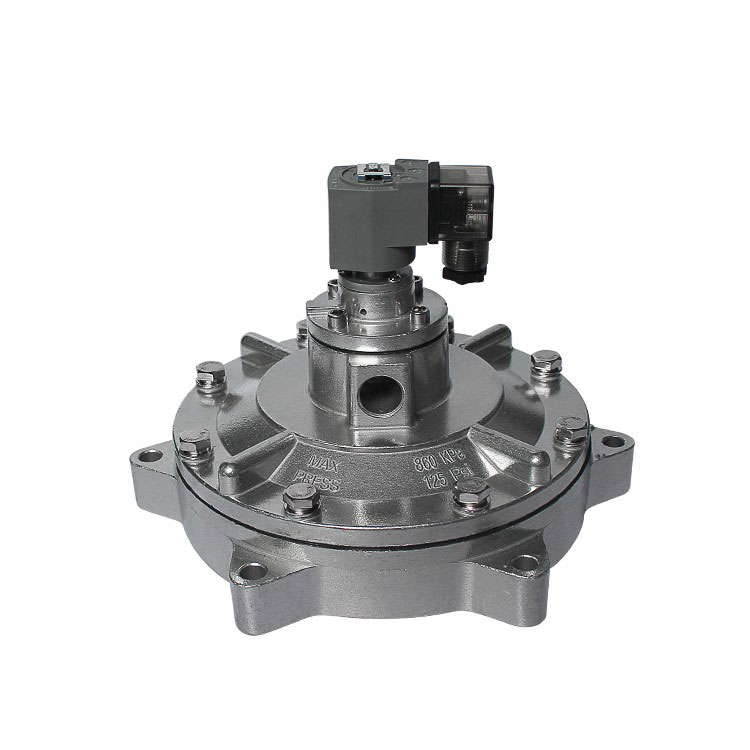

Urpeko pultsu elektromagnetikoen balbula

Pilotu-buru elektromagnetiko batek, diafragma-multzoa (diafragma, presio-malgukia, zigilua) eta balbula-gorputzaz osatua. Aire biltegiaren barruan urpean instalatuta, biltegira konektatzen da brida baten bidez. Irteera-ataka balbula-gorputzaren erdialdean kokatuta dago urtegiaren barnean, eta osagaien bidez hedatzen da hormak barneratzeko gailu bat bezala funtzionatzeko kolpe-ganbera sartzeko. Balbula mota honek fluxu kanalaren diseinu optimizatua du, gas-fluxuaren erresistentzia eraginkortasunez murrizten duena, funtzionamendu egonkorra bermatuz presio baxuko baldintzetan ere. Diseinu honek energia-kontsumoa murrizten du eta diafragmaren bizitza luzatzen du.

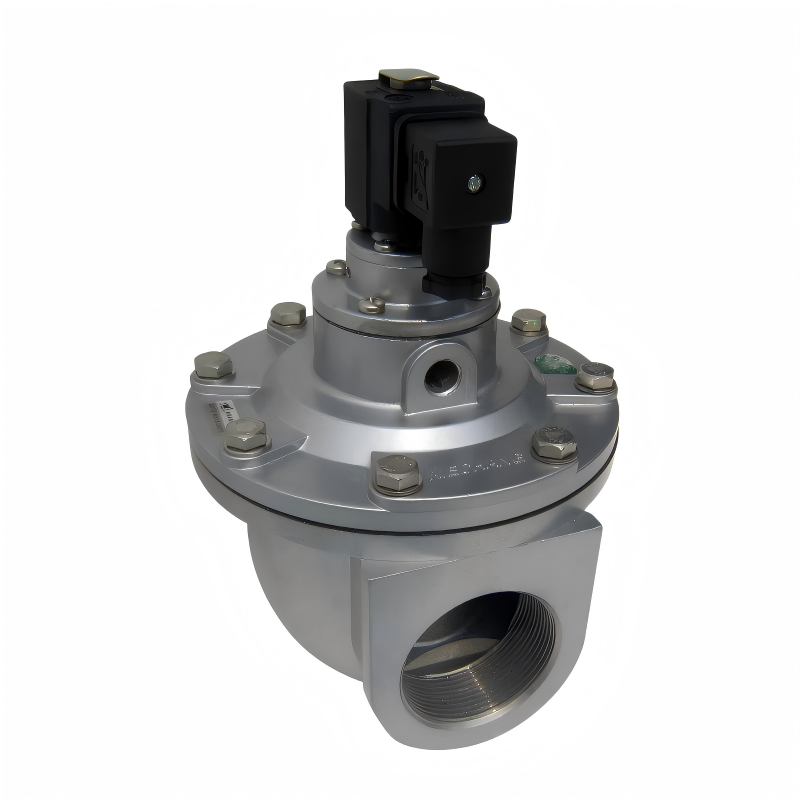

Pultsu elektromagnetiko zuzeneko balbula

Aire sarreraren eta irteeraren erdiguneak lerro zuzen batean lerrokatzen dira desbideratze angelurik gabe, eta balbula gorputzaren gainazalean gas-fluxuaren norabidea argi markatuta dago. Instalazioak mutur bat aire-tangatik hedatzen den aire-hodiarekin eta beste muturra kolpe-ganberaren aire-hodira konektatzea dakar. Bere egitura sinpleak instalazioa errazten du, aire-tangako pultsu-hauts-kolektoreetan ohiko osagai bihurtuz.

II. Lan-printzipio komun eta bereizgarrien analisi konparatiboa

Angelu zuzeneko pultsu-balbulen funtzionamendu-printzipioa

Balbularen barruko diafragma batek aurreko eta atzeko aire-ganberetan banatzen du. Aire konprimitua hornitzen denean, atzeko ganberara sartzen da garraiatzeko ataka baten bidez. Atzeko ganberan dagoen presioak diafragma behartzen du irteerako ataka ixtera, balbula "itxita" egoeran jarriz.

Pultsu-jetaren kontrol-tresnaren seinale elektriko batek pultsu elektromagnetikoen balbularen armadura mugitzen du, atzeko ganberaren aire-zuloa irekiz. Atzeko ganberak azkar despresioa egiten du, eta diafragma atzera egiten du. Ondoren, aire konprimitua balbula-irteeratik ateratzen da, pultsu-balbula "ireki" egoeran jarriz. Aire konprimituaren berehalako askapenak zorrotada bat sortzen du.

Pultsu kontrolagailuaren seinale elektrikoa amaitzen denean, balbula armadura berrezartzen da. Atzeko ganberaren aireztapena ixten da, eta atzeko ganberako presioa igotzen da, diafragma balbularen irteeraren aurka atzera behartuz. Pultsu-balbula "itxita" egoerara itzultzen da.

Urpeko pultsu-balbularen funtzionamendu-printzipioa

Pultsu balbula aurreko eta atzeko ganberetan banatzen da. Aire konprimitua hornitzen denean, atzeko ganberara sartzen da gas-zulo baten bidez. Atzeko ganberan dagoen presioak diafragma balbula irteera ixtera behartzen du, pultsu-balbula "itxita" egoeran mantenduz.

Pultsu-kontrolagailuaren seinale elektriko batek balbularen armadura mugitzen duenean, atzeko ganberako aireztapena irekitzen da. Atzeko ganberan presio-galera azkarrak diafragma mugitzea eragiten du, aire konprimitua balbularen irteeratik isurtzeko aukera emanez. Pultsu-balbula "ireki" egoeran sartzen da, aire konprimituaren leherketa bat askatuz.

Pultsu-kontrolagailuaren seinale elektrikoa amaitzen denean, balbulen armadura berrezartzen da, atzeko ganberaren aireztapena ixten da eta atzeko ganberako presioa igotzen da, diafragma balbularen irteera ixtera behartuz. Pultsu-balbula "itxita" egoerara itzultzen da.

Pultsu-balbularen funtzionamendu-printzipioa

1. Itzaltzeko itxiera: aire konprimitua atzeko ganberara sartzen da gasaren zulotik. Atzeko ganberako presioa > aurreko ganberako presioa, diafragma bultzatuz balbula nagusiaren irteera zigilatzeko, balbula itxiz.

2. Pizteko irekiera: pultsu kontrolagailuak seinale bat bidaltzen du, indar elektromagnetikoak armadura altxatzen du, aire-zuloa irekiz. Atzeko ganberak azkar despresioa egiten du, aurreko eta atzeko ganberen artean presio-diferentzia bat sortuz. Diafragma atzerantz mugitzen da, balbula nagusia irekitzen du eta aire konprimitua kanporatzen da.

3. Power-off Berrezarri: Seinale elektrikoa amaitzen denean, armaduraren malgukia itzultzen da, aireztapen-zuloa itxiz. Atzeko ganberako presioa berrezartzen da gasaren zulotik, eta diafragma berrezarri eta balbula nagusiaren ataka ixten da, hasierako egoerara itzuliz.

III. Funtsezko parametro teknikoak eta hautaketa-irizpideak

Oinarrizko Parametro Teknikoen Normalizazioa: Etxeko angelu zuzeneko eta zuzeneko pultsu-balbulek 0,4-0,6 MPa-ko presio tartean funtzionatzen dute. Inportatutako kontrakoek modu uniformean funtzionatzen dute 0,4-0,6 MPa mota edozein dela ere. Bi kategoriek ez dute oinarrizko desberdintasunik presioaren tolerantzian edo aplikazioaren presio-kalifikazioetan.

Hautaketa zientifikorako hiru oinarrizko printzipio

1.Presioaren funtzionamenduaren bateragarritasun-printzipioa: presio baxuko agertokietarako (aire iturriaren presio murriztua eskatzen duten), lehenetsi urperatutako pultsu elektromagnetikoen balbulak. Presio-baldintza estandaretarako (0,4-0,6 MPa), malgutasunez hautatu angelu zuzeneko edo zuzeneko motak instalazio-murrizketetan oinarrituta.

2.Instalazio-espazioa lotzeko printzipioa: aire-tanga eta sopletea bertikalki lerrokatuta daudenean, erabili angelu zuzeneko pultsu elektromagnetikoen balbulak. Diseinu linealetarako, erabili zuzeneko pultsu elektromagnetiko balbulak. Aire-tanga barruan barneko instalazioa behar denean, urpeko pultsu elektromagnetikoen balbulak hobesten dira.

3. Ekipamendu-motaren korrespondentzia-printzipioa: Aire-kutxako pultsu-hauts-biltzaileek zuzeneko pultsu elektromagnetiko balbulak erabili behar dituzte batez ere. Pultsu poltsa-hauts biltzaileek angelu zuzeneko pultsu elektromagnetiko balbulak hauta ditzakete instalazio-angeluaren arabera. Presio baxuko baldintzetan funtzionatzen duten hautsa biltzeko sistema handietarako, urpeko pultsu elektromagnetikoen balbulak gomendatzen dira.

IV. Industria aplikazioaren testuingurua eta Outlook

Pultsu elektromagnetikoen balbula asko erabiltzen da hautsa biltzeko aplikazioetan, eta bere errendimendu-egonkortasunak zuzenean eragiten du ingurumen-tratamenduaren eraginkortasuna eta industria-ekoizpenaren jarraipena. Ingurumen-arauak hobetzen jarraitzen duten heinean, energia-eraginkortasuna eta iraupen luzeko pultsu-balbulen eskariak areagotzen jarraitzen dute. Hiru pultsu-balbula mota nagusien konparazio teknikoen eta hautaketa-jarraibide honek industriako erabiltzaileei aukeraketa-zuloak saihesten laguntzea du helburu, hautsa biltzeko sistemaren eraginkortasuna hobetzea eta kostu operatiboak murriztea. Etorkizunean, aurrerapen teknologikoak presio-kontrol zehatzagoan, zerbitzu-bizitza luzean eta funtzionamendu-baldintza ezberdinetara moldagarritasun zabalagoan oinarrituko dira, eraldaketa berde industrialerako oinarrizko osagaien euskarria eskainiz.
