Pistoi pultsu balbula

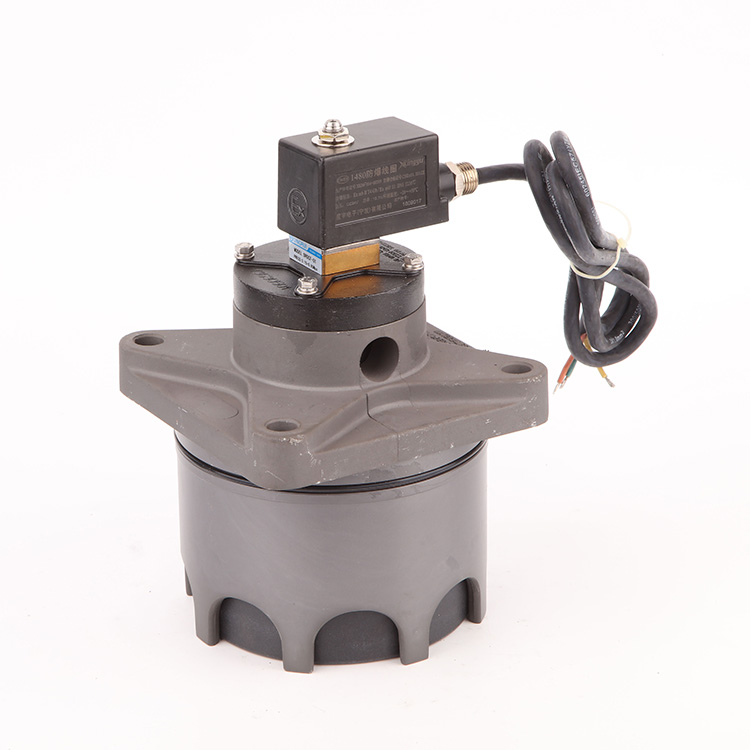

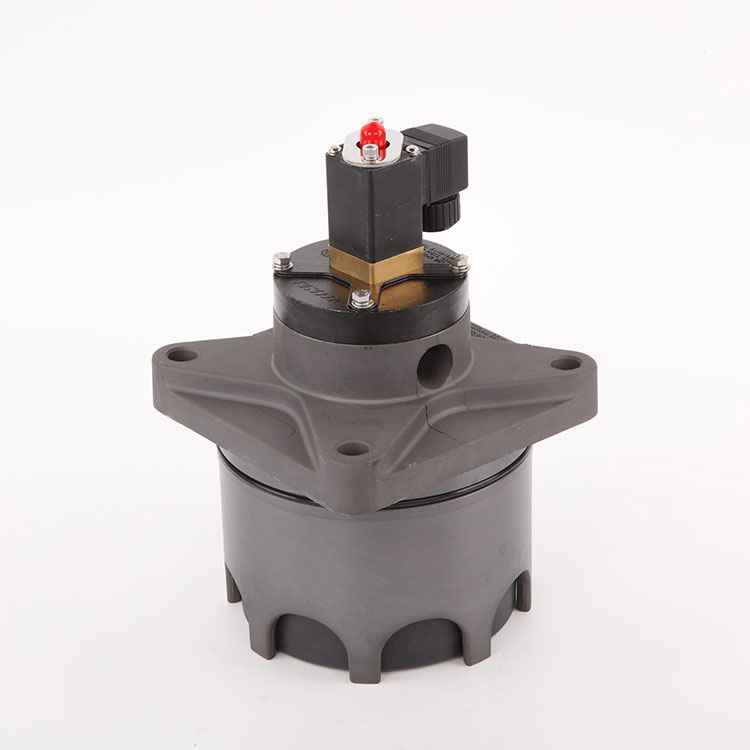

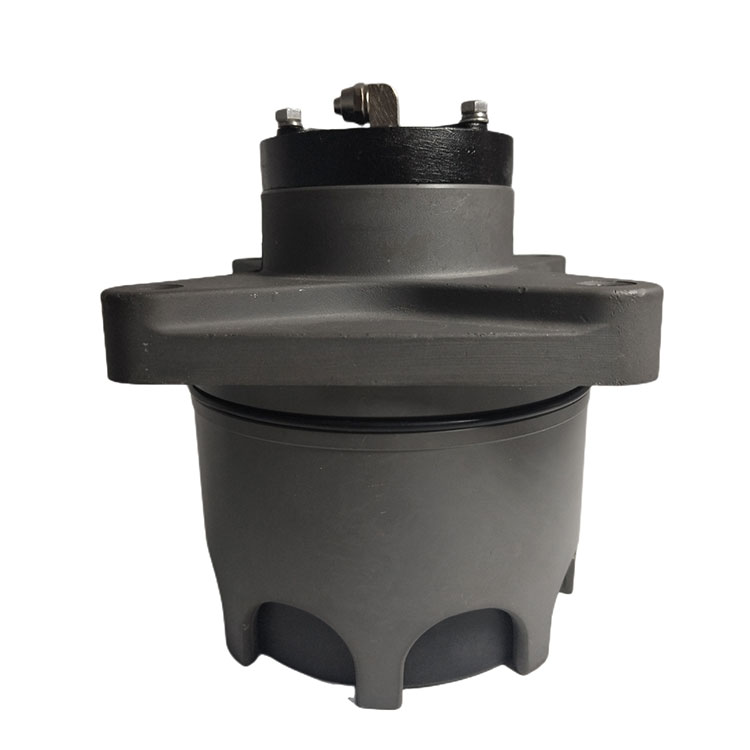

Qingdao Star Machine-k V1614718 pistoi pultsu balbula eskaintzen du, diafragmaren pultsu elektromagnetikoko balbuletan eta pistoi mekanismoaren diseinuan oinarritzen da, kapsulatutako egitura hartuz, kolpe-errendimendu sendoagoa eta zerbitzu luzeagoa. Bere ezaugarri nagusiak hauek dira:

Egiturazko ezaugarriak

Pilotaren buru elektromagnetikoz osatua, pistoi eta balbula-gorputza, Pistoi atzeko ganberaren eremua aurreko ganbera baino handiagoa da eta indar pneumatikoak itxiera egoera sentikorra bermatzen du.

Kautxuzko diafragma eta presio malgukia ezeztatzea, indar handiko pistoiaren egituraren erabilera nabarmen hobetzen da iraunkortasuna.

Pistoi pultsu-balbularen lan printzipioa bi fasetan banatuta dago:

POLIZIALA: seinalea kontrolagailu elektrikoak sartu ondoren, buru elektromagnetikoko buruak deskargatzeko zuloa irekitzen du eta pistoiaren aurreko ganbaran presio-gasak pistoi altxatu eta kolpe kanala irekitzen du.

Estatua itxita: Seinalea desagertu ondoren, deskargatzeko zuloa itxita dago, pistoiaren atzeko ganberako gasaren presioak pistoia berrezarri egiten du eta kanala itxita dago.

Estandar Teknikoa

Lan-presioa: 0,2 ~ 0,6MPA

Tentsioaren zehaztapena: DC24V edo AC220V / 50Hz

Babes maila: IP65

Lan-euskarria: aire garbia

Tenperatura aplikagarria: Gela-tenperatura -25 ~ 85 ℃, tenperatura altuko mota -25 ~ 230 ℃.

Bizitza: milioi bat aldiz

Pistoi pultsuaren balbularen instalazioaren zehaztapena

Zigilatzeko baldintzak: hariztatutako konexioa PTFE lehengaiaren zinta edo hari zigilatzailearekin bete behar da, eta airearen banaketa koadroaren azalera konbinatua leuna eta garbia izan behar da.

Aire-iturriaren prozesamendua: airearen banaketa-koadroaren aireko sarrera-hodia iragazki eta erregulatzaile batekin instalatu beharko litzateke, eta behealdea hustubide-balbula batez hornituta dago, konprimitutako airea ezpurutasun lehorra eta ez dadin.

Prozesatzeko zehaztasuna: Air Paketearen instalazioaren amaiera 2 irudiaren prozesuaren arabera, tamainaren tolerantzia eta gainazaleko zimurtasuna bermatzeko.

Garbiketa baldintzak: Aire poltsa eta mamia ondo garbitu behar dira instalazioaren aurretik, hondar hondakinak saihesteko.

Lotune

Kolektibo biribilarekin instalatzean, dimentsioak 3. irudiaren arabera izan beharko lirateke konexioaren bat datozenak (adibidez, φ150 / φ120 irekiera).

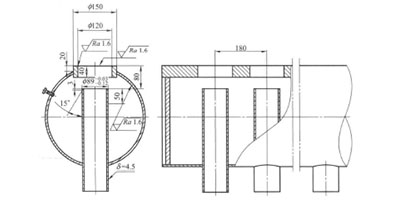

Kolektore konexioaren mekanizazio-diagrama (2. irudia) funtsezko dimentsioak zehazten ditu: 180 mm-ko zabalera osoa, 15 ° Chamfer, δ = 4,5 mm Hormako lodiera.

Kanpoko dimentsioak

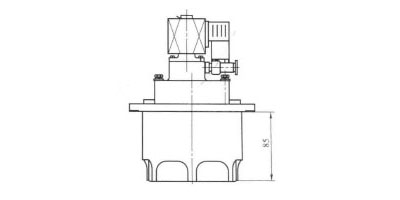

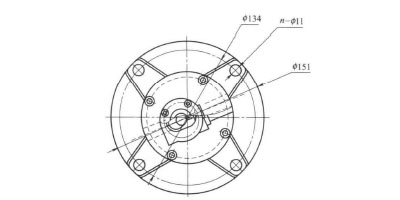

3 hazbeteko pistoi pultsu-balbularen kanpoko dimentsioak 3. irudian agertzen dira, funtsezko parametroekin, esaterako, 134mm-ko luzera duten eta φ151mm-ko zuloen muntaketa.

Diseinu trinkoarekin eta mamiaren moldaketarekin, balbula egokia da hautsa industriako hauts-sisteman eraginkortasun handiko errautsak garbitzeko. Pistoiaren egitura eta kontrol elektromagnetikoa optimizatuz, erantzun azkarra eta funtzionamendu egonkorra lortzen ditu eta esportazio produktuetarako fidagarritasun eta zehaztasun baldintzak zorrotzak betetzen ditu.

Irudia.1 Irudia.2Irudia.3
