Rca3d2 pilotu balbula

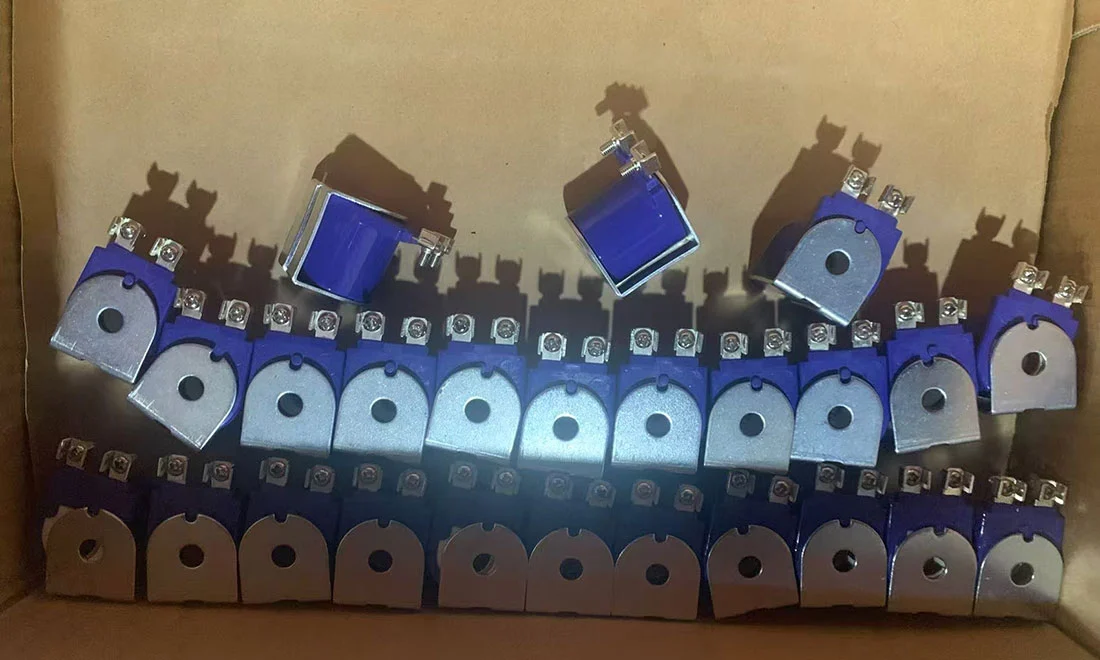

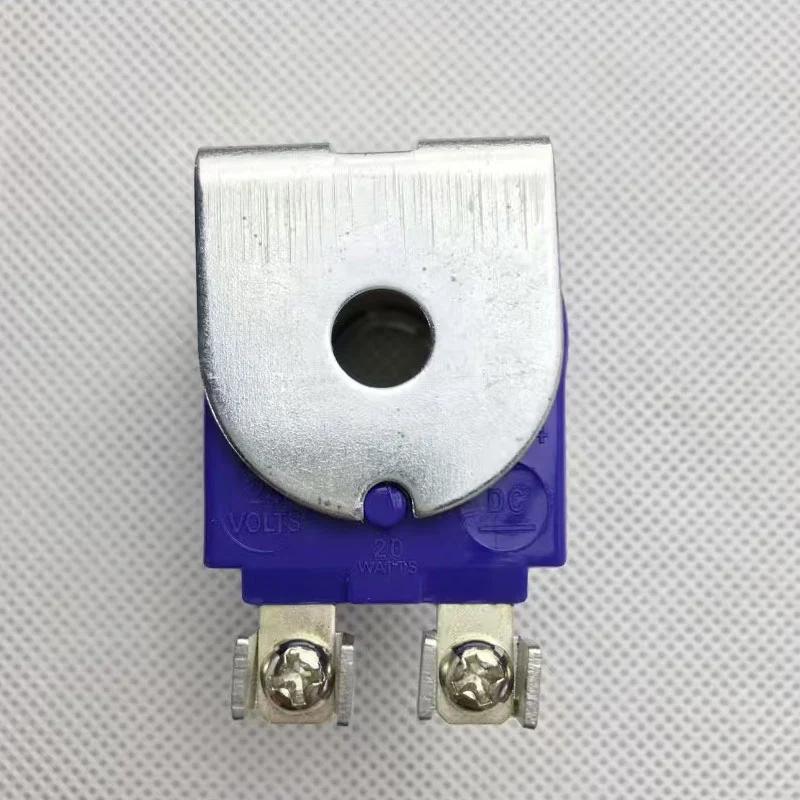

RCA3D2 Balbula q serieko solenoide bobina ere ezagutzen da, balbula pilotua egokia da GOYEN motako pultsu-balbuletarako, RCA3D serieko pultsu-balbuletarako eta pultsu-balbulen kutxa.

Bidali kontsulta

Produktuaren Deskribapena

Aplikazioaren esparrua

RCA3D2 Balbula Pilotua Goyen kontrol pneumatikoko pultsu-balbuletarako egokia da eta GOYEN inguruneetan pultsu hauts kentzeko hainbat sistemekin bateragarria da. Horrek baldintza gogorretan funtziona dezakeela ziurtatzen du.

RCA3D2 balbula pilotu instalaziorako argibideak

1. Instalazioaren zuloaren baldintzak: Zulatu instalazioaren zuloak ф19.3 - 19.4mm-ko diametroa Pilotaren balbularen instalazio plaka gainean.

2. Instalazio plakaren lodiera: instalazioaren altzairuzko plakaren lodiera 1,5mm gainditu behar da instalazioaren indarra bermatzeko.

3. Zigilatzea eta muntaia:

a. Intxaurrak estutu aurretik, ziurtatu o-eraztuna behar bezala instalatuta dagoela zigilatzeko errendimendua bermatzeko.

B.It-ek gomendagarria da bobina elektromagnetikoa balbula pilotuan muntatzea, balbula pilotua instalatu aurretik instalazioen eraginkortasuna hobetzeko.

4. Tentsio baldintzak: Pultsu-balbularen funtzionamendu normala ziurtatzeko, Solenoide Balbularen sarrerako tentsioa% -10eko tentsioaren% 10era mantendu behar da.

RCA3D2 Balbula pilotuaren materialen zehaztapenak

Ibilbide	Material
Balbula gorputza	Die-cast aluminiozko aleazioa
Bultza hagaxka	304 altzairu herdoilgaitza
Armadura	430FR altzairu herdoilgaitza
Zigilatzeko eraztuna	Nitrile (nitrile kautxua)
Fruitu lehor	Karbono altzairu galbanizatua
Torlojo	302 altzairu herdoilgaitza
Brida	Karbono altzairua (mekanikoki presionatuta)

Eragiketa parametroak

• Gomendatutako pultsuaren zabalera: 50-500 m

• Gomendatutako pultsu tartea: minutu bat edo gehiago

Produktuen errendimendu parametroak

Errendimenduaren adierazleak	Parametroaren xehetasunak
Fluxu koefizientea	Cv = 0,32
Gehienezko lan presioa	860 KPA
Gutxieneko lan presioa	0 KPA
Gutxieneko tenperatura	-40 ℃
Gehieneko lan tenperatura	82 ℃
Gas aplikagarria	Aire ertaina edo gas inertea

Produktuak Ereduaren xehetasunak ordenatzea

Ereduaren portuaren tamaina	Hari mota	Ihes portuaren tamaina
Rca3d0	1/8 "npt	3,2 mm
Rca3d1	1/8 "BSPP	3,2 mm

Eragiketa parametroak

Ereduaren zehaztapenak: Mesedez, ikus K-parametroak Q motako bobina elektromagnetikoko datuen orrian eta hautatu tentsio eskakizunetan oinarritutako eredu espezifikoa.

Adibidea:

• RCA3D0 - 300 = 1/8 "NPT Sarrerako portua, 200 / 240VAC tentsioa, DIN terminal blokearekin.

• RCA3D1 - 336 = 1/8 "BSPP sarrerako portua, tentsioa 24VDC, torloju terminal kablearekin (muntaketa kutxa elektromagnetikoetarako egokia).

Mantentze piezak

• K0380: Nitrile O-eraztun zigiluak, armadura, malgukiak eta pushrod muntaia ditu.

• K0384: Viton Materialen zigiluak eta K0380-ren osagai guztiak biltzen ditu.

• Pisua: RCA3D0, RCA3D1 (bobina gabe) 0,174 kg da
